详细了解电力系统通信-电力特种光缆、ADSS、OPGW光缆（图文详解）

本文将从电力通信中常用的设备说起，向大家概括性地介绍下电力通信的大致情况，不打算大篇幅讲通信原理，旨在通过此文，让即将从事电力系统通信岗位的新员工，能够从一个系统框架的角度去认识电力通信设备，少走一些弯路。

为什么要有电力系统通信?

电力系统通信为电力系统正常运行提供全面的支撑，如调度和站用内线电话，2M及光纤通信等。其主要作用是为保护、自动化等设备提供优质可用的通道，供站与站之间的设备进行通信，并将站内信号上传到局端。听起来好像很复杂的样子，那么他们是如何工作的呢?

要解答这个问题，需要了解电力通信中常见的设备。

首先来认识一下电力通信的最常用设备：光缆。依照不同类型，分为普通光缆、OPGW、ADSS等光缆。本文介绍OPGW、ADSS光缆。

众所周知，电力系统是由电能的生产、输送、分配和消费组成的一个整体。为实现跨区域、长距离电能的输送，电力系统建设了遍及各地的高压输电线路；为满足城乡广大民众生产生活用电需求，又有纵横交错、密布街道村庄的输配电杆路和沟道。可以说，高、中、低压输配电线路是目前覆盖面最为广大的网络基础设施，而且它基础坚固，较之其它网络如电信、广电网络等有着更高的可靠性。因此，如何充分利用电力系统这一得天独厚的网络资源，是长期以来人们潜心研究的一个重要课题。

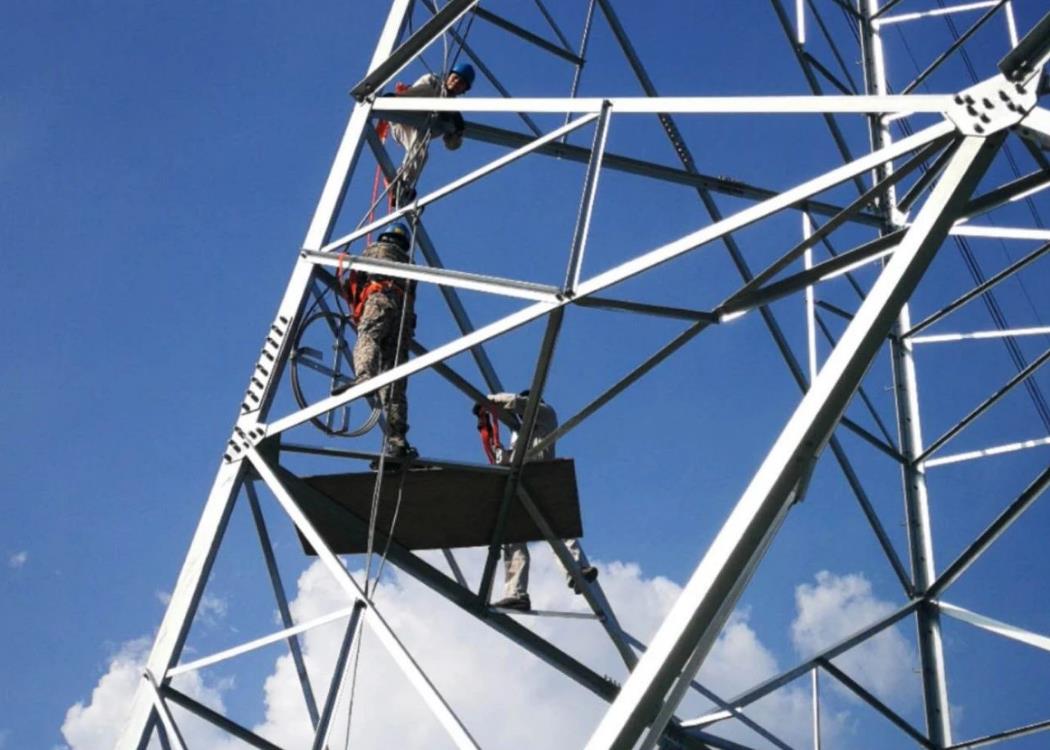

铁塔引下OPGW

随着技术的进步，到了上世纪的七、八十年代，一些有别于传统光缆的附加于电力线和加挂于电力杆塔上的光电复合式光缆被开发出来，这些光缆被统称为电力特种光缆。电力系统光纤通信与其它光纤通信系统最大区别之一就是通信光缆的特别性。电力特种光缆受外力破坏的可能性小，可靠性高，虽然其本身造价相对较高，但施工建设成本较低。经过多年的发展，目前电力特种光缆制造及工程设计已经成熟，尤其是 OPGW和ADSS技术。在国内，电力特种光缆已经开始大规模的应用，如三峡工程中的长距离主干OPGW光缆线路等。特种光纤依托于电力系统自己的线路资源，避免了在频率资源、路由协调、电磁兼容等方面与外界的矛盾和纠葛，有很大的主动权和灵活性。

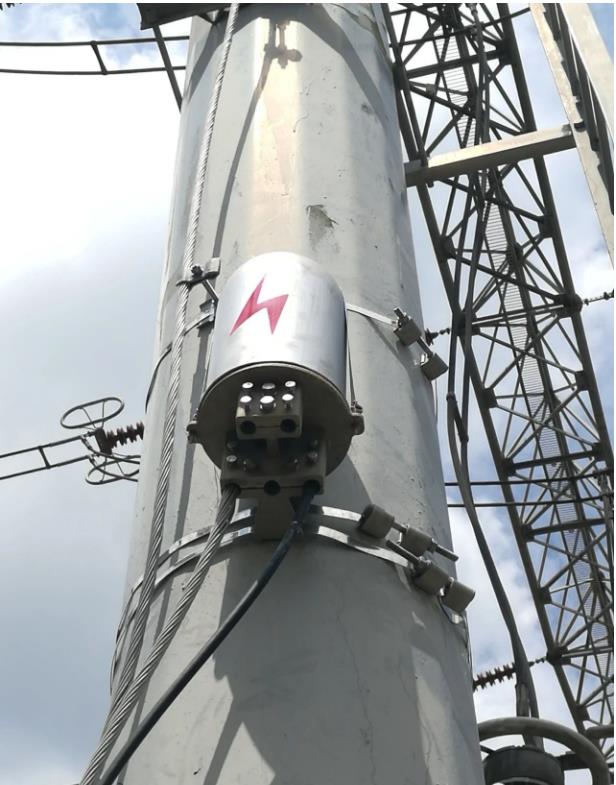

终端杆塔引下OPGW

一、光纤复合架空地线（OPGW光缆）

OPGW又称地线复合光缆、光纤架空地线等，是在电力传输线路的地线中含有供通信用的光纤单元。它具有两种功能：一是作为输电线路的防雷线，对输电导线抗雷闪放电提供屏蔽保护；二是通过复合在地线中的光纤来传输信息 。 OPGW是架空地线和光缆的复合体，但并不是它们之间的简单相加。

OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。

铁塔引下OPGW

二、全介质自承式光缆（ADSS光缆）

ADSS光缆在220KV、110KV、35KV电压等级输电线路上广泛使用，特别是在已建线路上使用较多，为电力部门直接利用高压输电线杆塔建设自己的通信网络提供了可行的途径，适于跨越江河、山谷、雷电集中区域以及特殊拉力环境中的架空敷设。

挂在铁塔ADSS

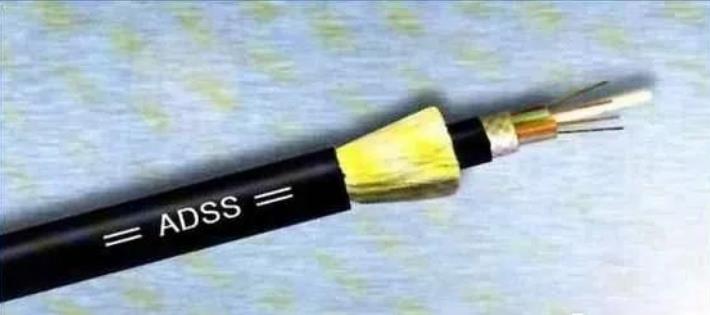

ADSS内部

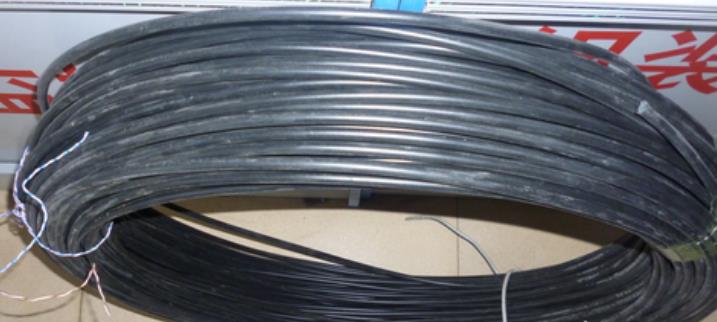

ADSS
