架空输电线路中的架空地线

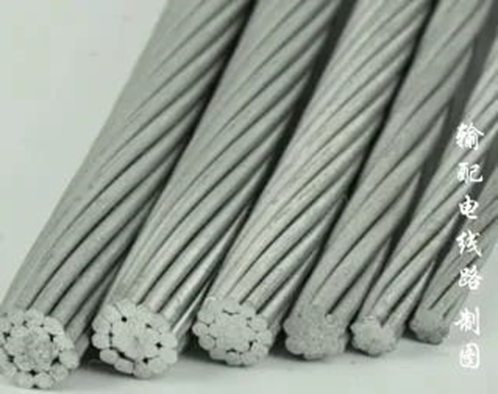

▲图 钢芯铝绞线

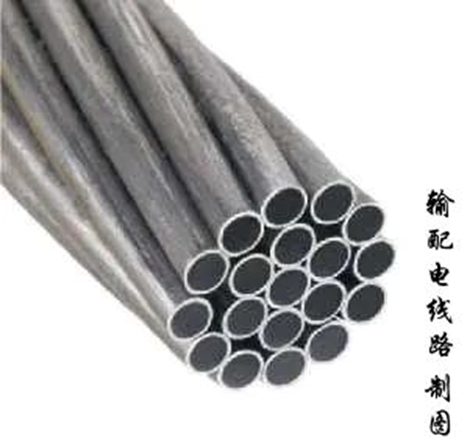

▲图 镀锌钢绞线
▲图 铝包钢绞线
▲图 纤复合架空地线

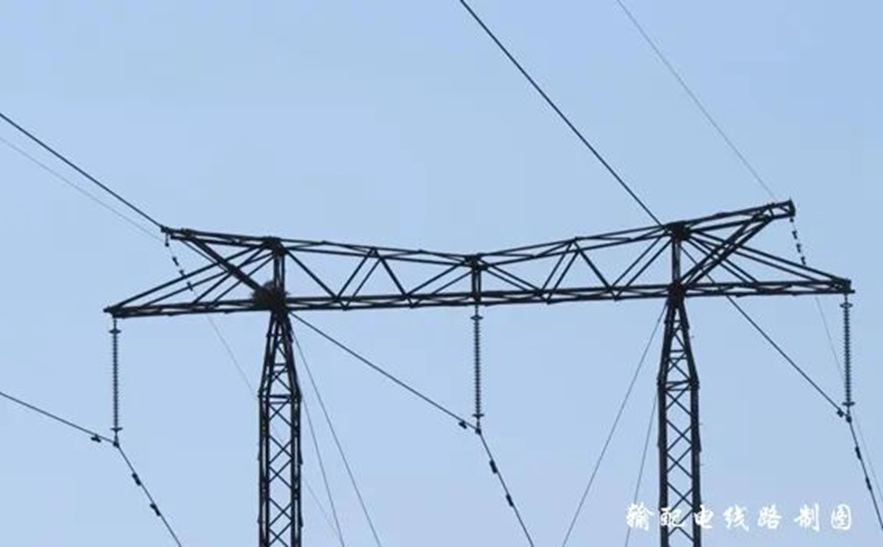

架空地线（简称地线，又称为避雷线）位于导线的上方，架设在杆塔的顶部。主要功能是防止雷电直击导线，从而减少雷电对电力系统的危害。
架空地线要求机械强度高、耐振、耐腐蚀，并具有一定的导电性和足够的热稳定性。架空地线一般采用镀锌钢绞线、铝包钢绞线及光纤复合架空地线（简称OPGW）等。OPGW光缆的作用是防雷和通信。
架空地线主要功能和作用：（1）防雷保护：防止雷电直接击中导线，从而减少雷电对电力系统的危害。雷电通常会选择电阻更小、距离更近的路径进行放电，因此，架空地线作为直接与大地连通的导线，能够吸引雷电并将其引入大地，从而保护导线不受或少受雷电直击。（2）分流作用：当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位。这样，即使雷击发生，也能减少其对输电线路的影响，降低停电的风险。通过分流，架空地线能够降低流经杆塔的雷电流，从而降低塔顶的电位，提高线路的耐雷水平。（3）耦合作用：通过导线与地线间的耦合作用，可以减小线路绝缘子的电压。这种耦合作用有助于降低线路绝缘子上的电压，从而减少线路绝缘子闪络的风险。（4）屏蔽作用：架空地线还能对导线产生屏蔽效应，降低导线上的感应过电压。这有助于保护导线免受电磁干扰和其他外部因素的影响。

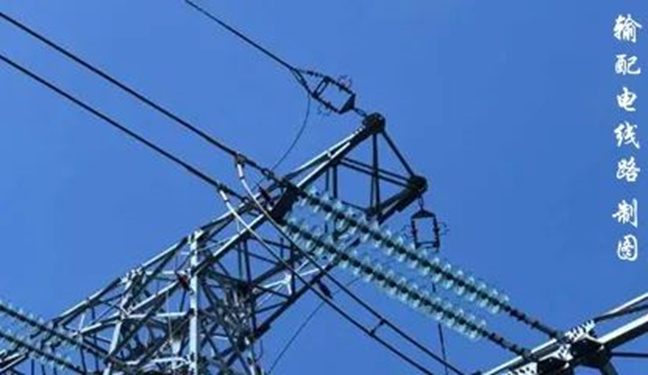

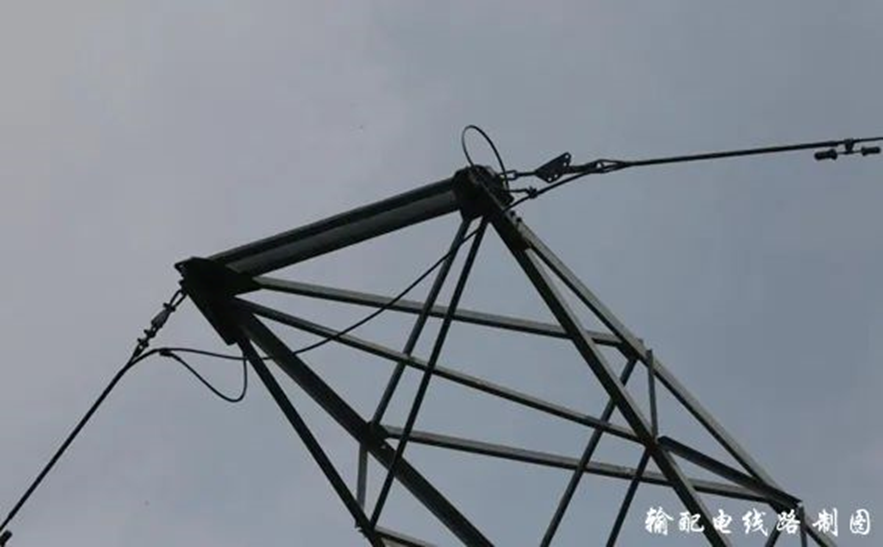

架空地线一般都是通过杆塔逐基直接接地，但有时也采用所谓“绝缘地线”，即采用带有放电间隙的绝缘子把地线与杆塔绝缘起来，雷击时，利用间隙放电引雷电流入地，这样做对防雷作用影响不大，可以利用它作载流线，用于地线熔冰，作为载波通道，在线路检修时，而且还可以作为电动机电源，同时“绝缘地线”可以减少地线中由感应电流而引起的附加电能损耗。

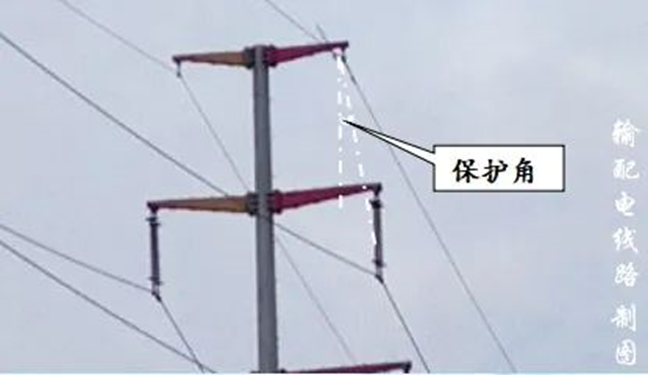

按防雷要求，架空地线可设一根或两根，它与导线形成一定的保护角和线间距离。架空地线对导线的保护效果，除了与可靠的接地有关外，主要还与架空地线对导线的保护角有关。
