1. 产品应用

QZ-0601-001 SF/UTP 4 对 24AWG 为千兆以太网跳接电缆，使用长度达到240英尺。

对绞采用不同的对绞节距确保优异的近端串扰（NEXT ）特性

100% 铝箔麦拉加上60% 镀银铜编织屏蔽提供以优异的EMI特性与防雷击特性

现代航天器上的数据传输，面临着非常复杂的内部电磁干扰环境与外部雷电等强对流天气的复杂干扰。为了保证数据传输的可靠性，特殊设计的屏蔽，保证了屏蔽的可焊性与连接的连续性。

FEP氟塑料优异的高低温特性-60~200℃，保证了航天器在非常宽范的温度范围内可以正常工作与运行。

QZ-0601-001 达到并超过了常规 ANSI/TIA-568B Category 6 标准的要注. 符合 RoHS 环境保护的要求，可以通过 FAA  FAR Part 23 and 25, Appendix F. 燃烧实验的要求。

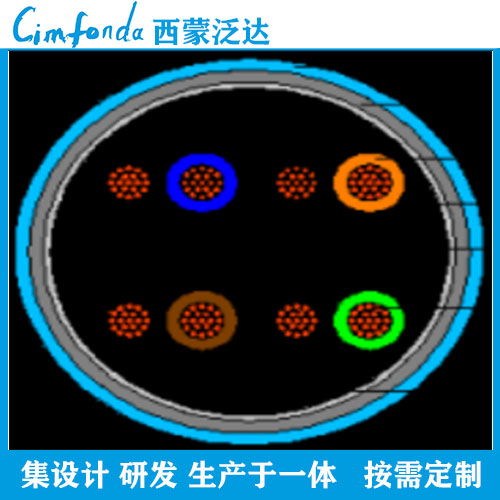

2. 产品结构

导体：24AWG 镀银铜合金软合软铜线

绝缘：1.16mm, 高温氟塑料, 颜色：白/蓝，白/橙，白/绿，白/棕

对绞 : 两根绝缘芯线两两绞合,每一对采用不同的对绞节距确保优异的近端串扰（NEXT ）特性.

成缆 : 4 对绞合, （中心填充可选）

分隔层: PTFE 带高温分隔层

屏蔽 :铝箔  + 镀银铜线编织，编织密度≧ 60%

护套：6.7 mm,高温氟塑料, 颜色：浅蓝

3. 物理性能

• 导体为24AWG镀银铜合金绞合导体

• 屏蔽100% (铝箔), 60% (编织)

• 工作温度 -60° to +200°C

• 外径: 6.7mm

• 最小弯曲半径: 30 mm

• 电缆重量:8.3kg/100 m

4.电器性能

• 特性阻抗: Ω 100

• 工作电容: pF/m 47.6

• 传输速度: 70%

• 耐压测试 (KV RMS) 1.5， AC

•导体电阻: Ω/100 m Max 7.94

频率           衰减                              结构回波损耗 (SRL)            (NEXT)

MHz          dB/100m Max              (dB) Min 近端串扰             (dB) Min

10                 7.5                                 -25                                  -59.3

100               24.6                               -20.1                               -44.3

250               40.7                               -17.3                               -38.3

5. 包装

500m/盘, 允许10% 盘有一个接头拼装. 对于短线，最小长度为50米，电缆端头用绝比胶布密封。盘表面有防冲击保护，确保运输安全。
