射频水密软软电缆 产品简介

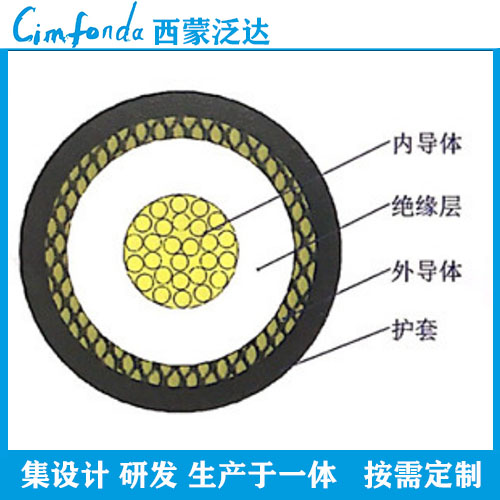

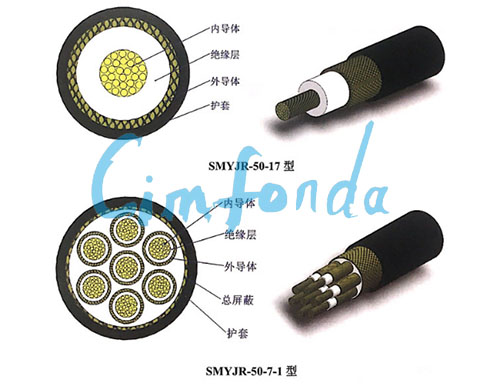

结构尺寸

电缆外径（mm）

22.5±0.5

14.6±0.4

12.5±0.5

30±0.5

机械性能

弯曲半径（mm）

150

120

100

300

电气性能

导体直流电阻（Ω/km）

1.20

2.65

3.80

1.20

绝缘电阻（GΩ▪km）

10

10

10

10

特性阻抗（Ω）

50±2

50±2

50±2

50±2

电容（Pf/m）

≤110

≤110

≤110

≤110

高频高压（kv，2MHz）

8

7

5

8

工作频率（MHz）

400

30

200

1000

衰减（dB/m）

0.10

0.0.3

0.113

0.10

环境性能

工作温度（℃）

-40～+85

水密性能（MPa，纵横向）

4.4

耐海水性

适用

配接连接器

HL45M-J(W)354A
  HL60M-J354A
  HL45M-KF354A
  TL42M-J355
  HL29M-K530

HL30M-J369
  HL30M-K369

HL29M-K8A
  HL29M-J8A

HF108M-TK371

组件系列

Z368

Z354

组件型号

Z368-HL29M-J8A/K8A

Z368-HL29M-J8A/W8A

Z354-HL45M-J354A/HL60M-J354A

Z354-HL45M-KF354A

Z354-TL42M-J355

Z354-HL29M-KF370

连接器

HL29M-J8A插头
  HL29M-K8A插座

HL29M-J8A插头
  HL29M-JW8A直角插头

HL45M-J354A插头
  HL60M-J354A插头

HL45M-KF354A
  方法兰插座

TL42M-J355插头

HL29M-KF370插座

配接连接器

HL29M/L12-50KKF

HL29M/L12-50KKF

——————

HL45M-KF354A插头

TL42M-KF7插座

HL29M-J8A/W8A插头

配接电缆

SMYYR-50-9

SMYYR-50-17

电气性能

频率范围：30~400MHz
  特性阻抗：50Ω
  电压驻波比：≤1.3
  接触电阻：≤0.01Ω
  承受功率：平均功率400w

绝缘电阻：≥10GΩ
  介质耐压：6000V，2MHz

机械性能

寿命：500次，电缆夹持力：≥500N

抗拉强度：560N

环境性能

耐静水压：4.41MPa
  耐海水腐蚀，防霉菌，耐核辐射

抗拉强度：4.5MPa
  工作温度：-50~+85℃
