油井探测电缆技术说明

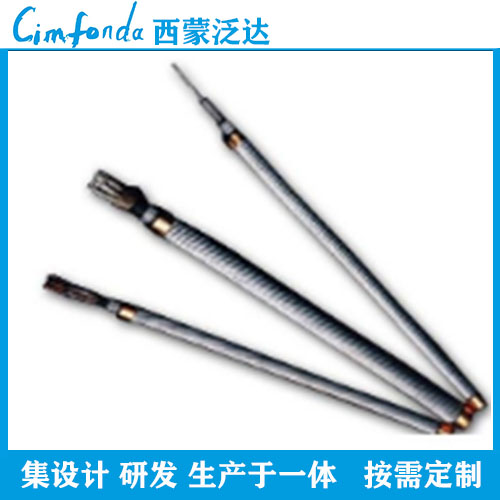

改性聚丙烯绝缘双层钢丝铠装过油管射孔测井电缆（JB/T3302-1999）

一、 产品用途
   本产品主要用于各种油气井的过油管射孔作业，是实现不压井射孔必不可少的配套产品，也可使用于定向井测井。
二、使用温度范围
   不低于-300C；短期（最长一次停留时间不超过2小时）不高于1500C。
三、电缆结构

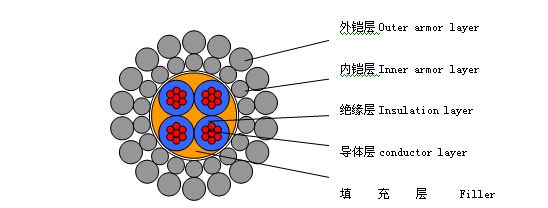

   1、电缆结构图（上图）
   2、电缆结构尺寸如下表
              结构名称              结构尺寸                计算直径
             镀锡软铜绞线         19x0.37                  1.85
             改性聚丙烯绝缘        1.15                     5.7
             镀锌钢丝铠装    内层  ￠1.15                 5.7
                                    外层  ￠1.15                  8.0
四、技术指标

             电气、机械性能                                                                 标准值
             200C导体直流电阻≤Ω/km                                                       9
             200C绝缘电阻：线芯与铠装间≥MΩ.km                                   400
             交流耐压实验：线芯与铠装间50HZ 5min                                3000
            电容实验：导体与铠装≤μF/km(800-1000HZ)                            0.17
            高温绝缘电阻：1500C ≥MΩ.km                                                5
            高温高水压绝缘电阻1500C，66.6MPa导体对铠装间≥MΩ.km      2.5
 机械性能：低温抗开裂实验：6倍绝缘线芯外径低温卷绕不开裂0C         -400C
 电缆额定拉断力≥KN                                                                         70
